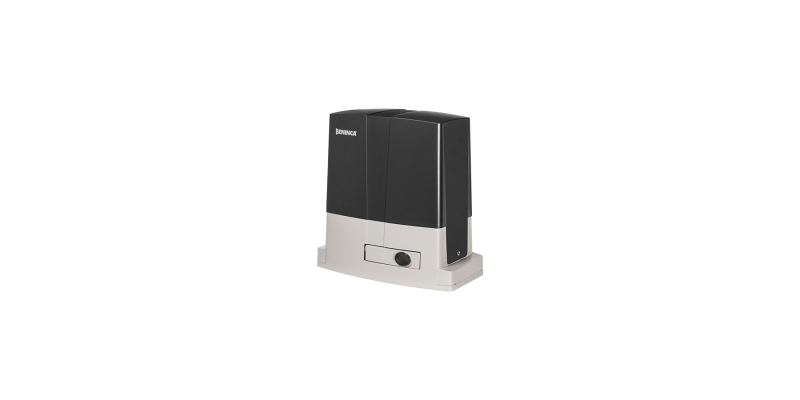

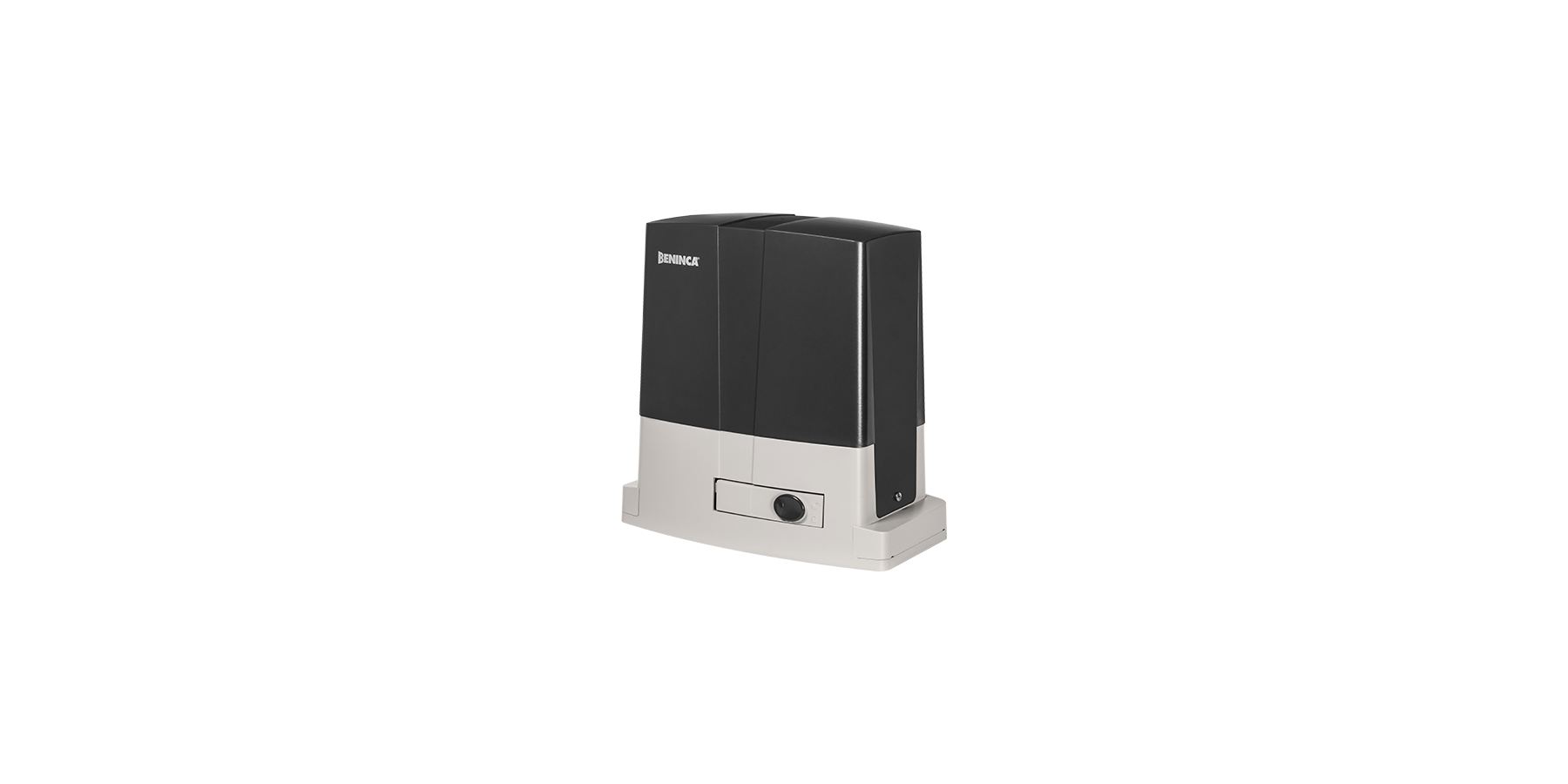

Motor BULL424SW
Stambena namjena
24 Vdc
Do 450 kg
Signal enkodera generiran putem upravljačke jedinice počevši od mjerenja radnih parametara elektromotora. Moguće je na optimalan način upravljati usporavanjima, pratiti putanju vrata isporukom zakretnog momenta u odnosu na njihov položaj kako bi se osigurala najveća sigurnost
Inteligentni sustav upravljanja snagom koji omogućuje prikupljanje dinamičnih podataka s pomoću pravovremenog izračuna zakretnog momenta. STC System omogućuje prepoznavanje svih kritičnih točaka prilagodbom zakretnog momenta u skladu s izmjerenim pomakom i stvarnim potrebama
Prijamnik od 433,92 MHz s ekskluzivnim kodom Advanced Rolling Code (ARC)
Priprema za povezivanje sa sustavima kućne automatizacije KNX povezivanjem pločice X.BE (neobavezno)
Mogućnost upravljanja upravljačkom jedinicom s pomoću aplikacije BeUP koja izradom izbornika jedinice omogućuje prilagodbu parametara i logika, čitanje poruka o pogreškama i ažuriranje firmwarea. Moguće je vršiti dijagnostiku na daljinu, provjeriti status vrata i slati naredbe.
64 daljinski upravljači koje je moguće pohraniti unutar prijamnika
Identificira motore ili upravljačke jedinice s potrošnjom u stanju pripravnosti ≤ 0,8 W.
BULL424SW
24 V DC | intenzivna uporaba
Motor s prijenosom od 24 V DC za intenzivnu uporabu s ugrađenom upravljačkom jedinicom i virtualnim enkoderom | Potrošnja energije u stanju pripravnosti usklađena je s europskom uredbom (EU) 2023/826 | Prekidačko napajanje od 115/230 V AC koje omogućuje smanjenu potrošnju i dugi vijek trajanja uređaja | Upravljačka jedinica s trimerom i DIP sklopkom | Prisutnost virtualnog enkodera omogućava optimalno upravljanje usporavanjima, praćenje rute (sustav STC) i upravljanje isporukom okretnog momenta u odnosu na položaj vrata uz osiguravanje najveće sigurnosti | Zajamčen rad čak i u nedostatku električne energije s pomoću baterija koje je moguće u potpunosti uklopiti u motor (2 x 1,2 Ah) | Sustav sa zaštitom od prignječenja s amperometrijskom detekcijom | Pripremljeno za spajanje dodatka X.BE za integraciju sustava kućne automatizacije KNX i za programiranje putem aplikacije BeUP i sučelja PRO.UP
Uključen je predložak ojačanog temelja. Dimenzije 326 x 164,5 x 2 mm, osovinski razmak pričvršćivanja motora 301 x 75 mm, 4 rupe Ø 8,5 mm
|
1x |
BULL424SW Motor s prijenosom od 24 V DC za intenzivnu uporabu s ugrađenom upravljačkom jedinicom i virtualnim enkoderom |
|
1x |
PUPILLA.T Par fotoćelija koje je moguće prilagoditi u tri položaja, napajanje od 14 ÷ 30 V AC / 12 ÷ 30 V DC | Mogućnost bliskog sastavljanja 2 para bez sinkronizacije |
|
1x |
STAR Bljeskalica od 12 ÷ 255 V AC / 14 ÷ 255 V DC s integriranom antenom | Treperenje ima efekt horizontalnih svjetlosnih linija kojeg osigurava unutarnji reflektirajući element, pozicioniranje LED svjetlosnih dioda i uzorak linije vanjske kalote | Prisutnost unutarnjeg reflektirajućeg elementa, osim što nudi mogućnost treptavog svjetla u narančastoj boji, ravnomjerno širi svjetlo čime se osigurava maksimalni estetski učinak | Jednostavna i brza ugradnja zahvaljujući malim dimenzijama i pristupu kabelima koji se može nalaziti na dnu ili na stražnjoj strani | Pričvršćivanje je moguće provesti oslanjanjem na zid ili, u slučaju stupova s izbočinama, s pomoću dodatka u obliku odstojnika AF.S |
|
1x |
TO.GO2VA Daljinski upravljač s 2 kanala, 433,92 MHz, s kodiranjem Advanced Rolling Code i Rolling Code |
| Koristiti | stambena |
| Mrežno napajanje | 115 / 230 Vac (50-60Hz) |
| Napajanje motora | 24 Vdc |
| Najveća apsorbirana struja | 3,2 / 1,7 A |
| Najveći potisak | 428 N |
| Brzina otvaranja | 5,5 ÷ 11 m/min |
| Radni ciklus | intenzivna uporaba |
| Stupanj Zaštite | IP44 |
| Ugrađena upravljačka jedinica | |
| Ugrađeni prijamnik | |
| Enkoder | |
| Virtualnim enkoderom | |
| Magnetni krajnji prekidači | |
| Zupčanik za zupčastu letvu | M4 Z14 |
| Radna temperatura | -20°C /+50°C |
| Podmazivanje | MASTI |
| Najveća težina dvorišnih vrata | 450 kg |
| Težina | 7,6 kg |
| Br. komada po paleti | 40 |
| Težina kompleta | 8,1 kg |
| Br. kompleta po paleti | 40 |
CP.B24-SW
PRIMJENA
1 aktuator za klizna vrata serije BULL SW
NAPAJANJE UPRAVLJAČKE JEDINICE
115 ili 230 Vac (odabirivo) 50/60Hz
NAPAJANJE MOTORA
24 Vdc / 8 A
GLAVNE FUNKCIJE
Regulacija parametara i radne logike pomoću trimera, dip-switch prekidača i tipki | Integrirani radio prijamnik 433,92 MHz sa 64 koda s ARC kodiranjem | Fiksni terminalni blokovi | Automatska, poluautomatska logika i logika "mrtav čovjek" | Ulazi graničnih prekidača motora | Ulazi za korak po korak, zaustavljanje i fotoćelije | Ulaz fotoćelije programabilan kao aktivan u fazama otvaranja-zatvaranja i fotoćelija aktivna samo u zatvaranju | Ulaz za zaustavljanje konfigurabilan kao pješački prolaz | Izlaz konfigurabilan kao svjetlosni signal otvorenih vrata ili drugi radio kanal | Automatsko postavljanje radnih parametara | Elektroničko podešavanje zakretnog momenta s automatskim izračunom za svaku točku hoda (STC SUSTAV) | Zasebna elektronička podešavanja brzine otvaranja i zatvaranja | Sigurnost protiv prignječenja putem amperometrijske detekcije | Virtualni enkoder | Podesiva usporavanja | Ugrađeni sustav uštede energije ESA+ | Advantouch sustav za konfiguriranje parametara i upravljanje radio odašiljačima | Predviđeno za spajanje na punjač baterija SW.CB (opcionalno) | Predviđeno za spajanje na KNX sustave putem X.BE kartice (opcionalno) | Uporaba PRO.UP dodatka i aplikacije BeUP omogućuje pristup naprednoj razini programiranja, pregled broja manevara i zaštitu upravljačke jedinice lozinkom, uz dostupnost funkcija dijagnostike i ažuriranja firmvera | Potrošnja energije u stanju pripravnosti usklađena je s europskom uredbom (EU) 2023/826
