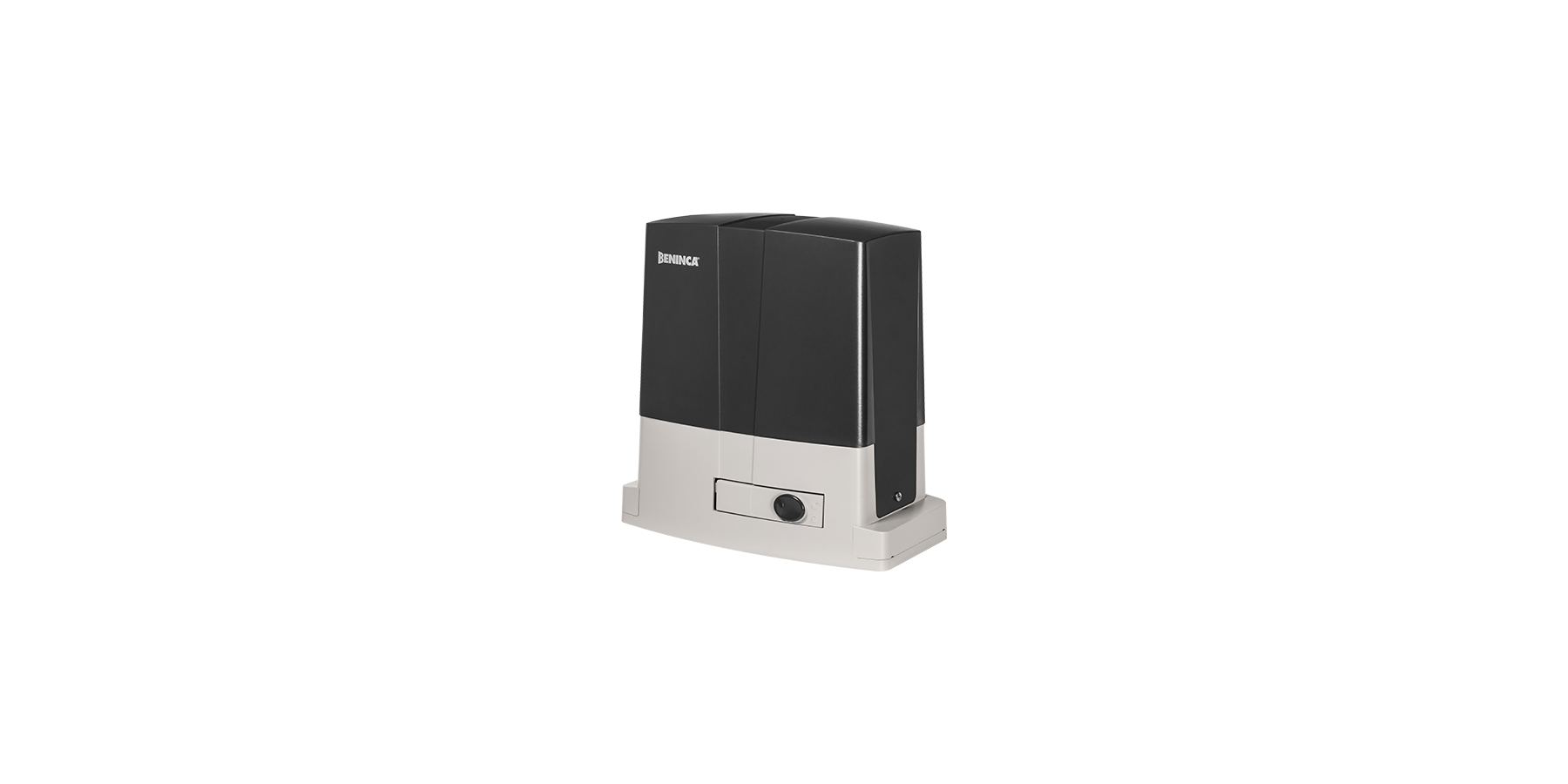

Motor BULL624SE.S
Stambena namjena
24 Vdc
Do 600 kg
Signal enkodera generiran putem upravljačke jedinice počevši od mjerenja radnih parametara elektromotora. Moguće je na optimalan način upravljati usporavanjima, pratiti putanju vrata isporukom zakretnog momenta u odnosu na njihov položaj kako bi se osigurala najveća sigurnost
Inteligentni sustav upravljanja snagom koji omogućuje prikupljanje dinamičnih podataka s pomoću pravovremenog izračuna zakretnog momenta. STC System omogućuje prepoznavanje svih kritičnih točaka prilagodbom zakretnog momenta u skladu s izmjerenim pomakom i stvarnim potrebama
Prijamnik od 433,92 MHz s ekskluzivnim kodom Advanced Rolling Code (ARC)
Priprema za povezivanje sa sustavima kućne automatizacije KNX povezivanjem pločice X.BE (neobavezno)
Mogućnost upravljanja upravljačkom jedinicom s pomoću aplikacije BeUP koja izradom izbornika jedinice omogućuje prilagodbu parametara i logika, čitanje poruka o pogreškama i ažuriranje firmwarea. Moguće je vršiti dijagnostiku na daljinu, provjeriti status vrata i slati naredbe.
2048 daljinski upravljači koje je moguće pohraniti unutar prijamnika
Identificira motore ili upravljačke jedinice s potrošnjom u stanju pripravnosti ≤ 0,8 W.
BULL624SE.S
24 V DC | intenzivna uporaba
Motor s prijenosom od 24 V DC za intenzivnu uporabu s magnetskim krajnjim prekidačima, ugrađenom upravljačkom jedinicom i virtualnim enkoderom | Potrošnja energije u stanju pripravnosti usklađena je s europskom uredbom (EU) 2023/826 | Prekidačko napajanje od 115/230 V AC koje omogućuje smanjenu potrošnju i dugi vijek trajanja uređaja | Upravljačka jedinica, koja je smještena u gornjem dijelu motora, olakšava ožičenje | Prisutnost virtualnog enkodera omogućava optimalno upravljanje usporavanjima, praćenje rute (sustav STC) i upravljanje isporukom okretnog momenta u odnosu na položaj vrata uz osiguravanje najveće sigurnosti | Zajamčen rad čak i u nedostatku električne energije s pomoću baterija koje je moguće u potpunosti uklopiti u motor | Sustav sa zaštitom od prignječenja s amperometrijskom detekcijom | Pripremljeno za spajanje dodatka X.BE za integraciju sustava kućne automatizacije KNX i za programiranje putem aplikacije BeUP i sučelja PRO.UP
Uključen je predložak ojačanog temelja. Dimenzije 326 x 164,5 x 2 mm, osovinski razmak pričvršćivanja motora 301 x 75 mm, 4 rupe Ø 8,5 mm
| Koristiti | stambena |
| Mrežno napajanje | 115 / 230 Vac (50-60Hz) |
| Napajanje motora | 24 Vdc |
| Najveća apsorbirana struja | 3,3 / 1,8 A |
| Najveći potisak | 650 N |
| Brzina otvaranja | 5,5 ÷ 14 m/min |
| Radni ciklus | intenzivna uporaba |
| Stupanj Zaštite | IP44 |
| Ugrađena upravljačka jedinica | |
| Ugrađeni prijamnik | |
| Enkoder | |
| Virtualnim enkoderom | |
| Magnetni krajnji prekidači | |
| Zupčanik za zupčastu letvu | M4 Z14 |
| Radna temperatura | -20°C /+50°C |
| Podmazivanje | MASTI |
| Najveća težina dvorišnih vrata | 600 kg |
| Težina | 8,6 kg |
| Br. komada po paleti | 40 |
CP.B24-D120
PRIMJENA
1 aktuator za klizna vrata serije BULL SE
NAPAJANJE UPRAVLJAČKE JEDINICE
115 ili 230 Vac (odabirivo) 50/60Hz
NAPAJANJE MOTORA
24 Vdc / 9 A
GLAVNE FUNKCIJE
Integrirani LCD zaslon | Integrirani radio prijamnik 433,92 MHz s 2048 kodova s ARC kodiranjem | Uklonjivi terminalni blokovi | Automatska, poluautomatska logika i logika "mrtav čovjek" | Ulazi graničnih prekidača motora | Ulaz fotoćelije (PHO) aktivan u otvaranju i zatvaranju | Ulaz fotoćelije (PHC) aktivan samo u fazi zatvaranja | Ulaz za N.C. ili 8K2 osjetljivi rub | Ulazi za otvaranje i korak po korak konfigurabilni kao pješački prolaz | Dva konfigurabilna izlaza za svjetlosni signal otvorenih vrata, drugi radio kanal, svjetlo dobrodošlice, zona rasvjete, izlaz za testiranje dodataka, izlaz za bljeskalicu, alarm otvorenih vrata i alarm NC ulaza | Automatsko postavljanje radnih parametara | Elektroničko podešavanje zakretnog momenta s automatskim izračunom za svaku točku hoda (STC SUSTAV) | Zasebna elektronička podešavanja brzine otvaranja i zatvaranja | Sigurnost protiv prignječenja putem amperometrijske detekcije | Virtualni enkoder | Podesiva usporavanja | Ugrađeni sustav uštede energije ESA+ | Predviđeno za rad suprotnih kliznih vrata putem SIS sinkronizacijske kartice (opcionalno) | Predviđeno za spajanje X.BE (KNX) i Q.BE (MQTT) dodataka | Konfiguracija, dijagnostika, ažuriranje firmvera i upravljanje daljinskim upravljačem putem aplikacije BeUP, koristeći PRO.UP dodatak | Broj manevara | Lozinka za pristup programiranju | Upozorenje o održavanju | Ugrađeni punjač baterija, kompatibilan s modelima baterija DA.BT2/DA.BT6 | Potrošnja energije u stanju pripravnosti usklađena je s europskom uredbom (EU) 2023/826
