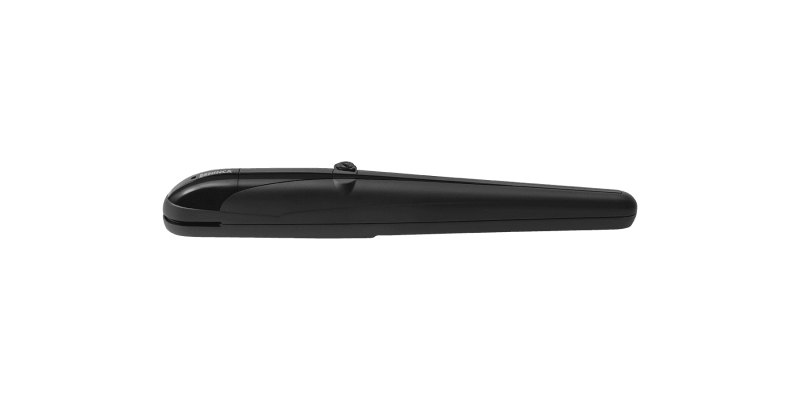

Motor BOB3024E.DK
24 Vdc
Do 3,0 m po krilu
Integrirani uređaj koji jamči maksimalnu preciznost u fazama rada automatike
Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione
Priprema za povezivanje sa sustavima kućne automatizacije KNX povezivanjem pločice X.BE (neobavezno)
Mogućnost upravljanja upravljačkom jedinicom s pomoću aplikacije BeUP koja izradom izbornika jedinice omogućuje prilagodbu parametara i logika, čitanje poruka o pogreškama i ažuriranje firmwarea. Moguće je vršiti dijagnostiku na daljinu, provjeriti status vrata i slati naredbe.
BOB3024E.DK
24 V DC | intenzivna uporaba
Nepovratni elektromehanički motor s prijenosom od 24 V DC za intenzivnu uporabu s enkoderom | Uz upravljačku jedinicu TRUST24 ili modul SE.MODULE, potrošnja energije u stanju pripravnosti usklađena je s europskom uredbom (EU) 2023/826 | Uređaj enkoder jamči najveću sigurnost i preciznost u fazama rukovanja vratima | Sustav sa zaštitom od prignječenja s amperometrijskom detekcijom | Mogućnost rada s pomoću baterija | Motor s prijenosom za brzu i pouzdanu ugradnju zahvaljujući 2 prilagodljiva mehanička graničnika za otvaranje i zatvaranje | Lako dostupna deblokada s gornje strane | Jednostavno za ugradnju zahvaljujući priloženim nosačima s ugradnjom na vijak
|
2x |
BOB3024E.DK Nepovratni elektromehanički motor s prijenosom od 24 V DC za intenzivnu uporabu s enkoderom |
|
1x |
TRUST24 Upravljačka jedinica od 24 V DC s integriranim prijamnikom i punjačem baterija |
|
1x |
PUPILLA.T Par fotoćelija koje je moguće prilagoditi u tri položaja, napajanje od 14 ÷ 30 V AC / 12 ÷ 30 V DC | Mogućnost bliskog sastavljanja 2 para bez sinkronizacije |
|
1x |
STAR Bljeskalica od 12 ÷ 255 V AC / 14 ÷ 255 V DC s integriranom antenom | Treperenje ima efekt horizontalnih svjetlosnih linija kojeg osigurava unutarnji reflektirajući element, pozicioniranje LED svjetlosnih dioda i uzorak linije vanjske kalote | Prisutnost unutarnjeg reflektirajućeg elementa, osim što nudi mogućnost treptavog svjetla u narančastoj boji, ravnomjerno širi svjetlo čime se osigurava maksimalni estetski učinak | Jednostavna i brza ugradnja zahvaljujući malim dimenzijama i pristupu kabelima koji se može nalaziti na dnu ili na stražnjoj strani | Pričvršćivanje je moguće provesti oslanjanjem na zid ili, u slučaju stupova s izbočinama, s pomoću dodatka u obliku odstojnika AF.S |
|
1x |
TO.GO2VA Daljinski upravljač s 2 kanala, 433,92 MHz, s kodiranjem Advanced Rolling Code i Rolling Code |
| Koristiti | za stambene zgrade |
| Napajanje motora | 24 Vdc |
| Najveća apsorbirana struja | 5,5 A |
| Najveći potisak | 1500 N |
| Vrijeme otvaranja | 12" |
| Standardni hod | 270 mm |
| Najveći hod | 325 mm |
| Radni ciklus | intenzivna uporaba |
| Stupanj Zaštite | IP44 |
| Ugrađena upravljačka jedinica | |
| Enkoder | |
| Radna temperatura | -20°C /+50°C |
| Podmazivanje | MASTI |
| Najveća duljina krila vrata | 3,0 m |
| Težina | 6,7 kg |
| Br. komada po paleti | 50 |
| Težina kompleta | 15,3 kg |
| Br. kompleta po paleti | 18 |
BRAINY24
PRIMJENA
1 ili 2 aktuatora za krilna vrata, suprotna klizna vrata i industrijska harmonika vrata s maksimalno 2 dijela
NAPAJANJE UPRAVLJAČKE JEDINICE
230 Vac - 50/60 Hz
NAPAJANJE MOTORA
24 Vdc / 120 W + 120 W
GLAVNE FUNKCIJE
Integrirani LCD zaslon | Integrirani prijamnik 433,92 MHz sa 64 koda i 3 sustava kodiranja (Advanced Rolling Code, Rolling Code, Fixed Code) | Uklonjivi terminalni blokovi | Zasebni ulazi graničnih prekidača za svaki motor | Ulazi za otvaranje, zatvaranje i pješački prolaz | Ulazi fotoćelija u fazama otvaranja-zatvaranja i zatvaranja | Ulaz za N.C. ili 8K2 osjetljivi rub | Izlaz za električnu bravu 12 Vdc | Izlaz za konfiguraciju kao indikator otvorenih vrata, servisno svjetlo, drugi radio kanal i testiranje fotoćelija | Izlaz za spajanje bljeskalice | Automatsko postavljanje radnih parametara | Zasebno elektroničko podešavanje zakretnog momenta za svaki motor | Sigurnost protiv prignječenja putem amperometrijske detekcije i upravljanja enkoderom | Zasebna podesiva usporavanja za svaki motor u fazama otvaranja i zatvaranja | Advantouch sustav za konfiguriranje parametara i upravljanje radio odašiljačima | Broj manevara | Lozinka za pristup programiranju | Upozorenje o održavanju | Potrošnja energije u stanju pripravnosti usklađena je s europskom uredbom (EU) 2023/826
BRAINY24 PLUS
PRIMJENA
1 ili 2 aktuatora za krilna vrata, suprotna klizna vrata i industrijska harmonika vrata s maksimalno 2 dijela
NAPAJANJE UPRAVLJAČKE JEDINICE
115 ili 230 Vac (odabirivo) 50/60 Hz
NAPAJANJE MOTORA
24 Vdc / 240 W + 240 W
GLAVNE FUNKCIJE
Integrirani LCD zaslon | Integrirani radio prijamnik 433,92 MHz sa 64 koda i 3 sustava kodiranja (Advanced Rolling Code, Rolling Code, Fixed Code) | Uklonjivi terminalni blokovi | Zasebni ulazi graničnih prekidača za svaki motor | Ulazi za otvaranje, zatvaranje, korak po korak i pješački prolaz | Zasebni ulazi fotoćelija za otvaranje-zatvaranje i zatvaranje | Ulaz za zaustavljanje | Ulaz za N.C. ili 8K2 osjetljivi rub | Ulaz enkodera za hidraulične motore 24 Vdc | Izlaz za električnu bravu 12 Vdc | 2 izlaza konfigurabilna kao indikator otvorenih vrata, drugi radio kanal, svjetlo dobrodošlice, zona rasvjete ili testiranje fotoćelija, bljeskalica, alarm otvorenih vrata, alarm NC ulaza | Izlaz za spajanje bljeskalice | Automatsko postavljanje radnih parametara | Zasebno elektroničko podešavanje zakretnog momenta za svaki motor | Zasebno elektroničko podešavanje brzine za svaki motor | Sigurnost protiv prignječenja putem amperometrijske detekcije i upravljanja enkoderom | Zasebna usporavanja za svaki motor u fazama otvaranja i zatvaranja | Predviđeno za spajanje na KNX sustave putem X.BE kartice (opcionalno) | Dizajnirano za upravljanje, konfiguriranje, dijagnostiku i ažuriranje firmvera putem aplikacije BeUP, koristeći PRO.UP dodatak | Advantouch sustav za konfiguriranje parametara i upravljanje radio odašiljačima | Broj manevara | Lozinka za pristup programiranju | Upozorenje o održavanju | Ugrađeni punjač baterija | Potrošnja energije u stanju pripravnosti usklađena je s europskom uredbom (EU) 2023/826
TRUST24
PRIMJENA
1 ili 2 aktuatora za krilna vrata
NAPAJANJE UPRAVLJAČKE JEDINICE
100 ÷ 250 Vac - 50/60 Hz
NAPAJANJE MOTORA
24 Vdc / 130 W + 130 W
GLAVNE FUNKCIJE
Integrirani LCD zaslon | Integrirani radio prijamnik 433,92 MHz s 512 kodova i ARC kodiranjem | Uklonjivi terminalni blokovi | Zasebni ulazi graničnih prekidača za svaki motor | Automatska, poluautomatska logika i logika "mrtav čovjek" | Zasebni ulazi enkodera za svaki motor | Ulazi za otvaranje, zatvaranje, korak po korak i pješački prolaz | Ulaz za programabilnu fotoćeliju aktivnu u otvaranju-zatvaranju i fotoćeliju aktivnu samo u zatvaranju | Ulaz za N.C. ili 8k2 osjetljivi rub | Izlaz za električnu bravu 12/24 Vdc | Dva izlaza konfigurabilna kao svjetlosni signal otvorenih vrata, svjetlo dobrodošlice, zona rasvjete, drugi radio kanal, testiranje fotoćelija, bljeskalica, kontakt alarma | Automatsko postavljanje radnih parametara | Zasebno elektroničko podešavanje zakretnog momenta za svaki motor | Sigurnost protiv prignječenja putem amperometrijske detekcije i upravljanja enkoderom | Elektroničko podešavanje zakretnog momenta s automatskim izračunom za svaku točku hoda (STC SUSTAV) | Zasebna podesiva usporavanja za svaki motor | Mogućnost rada temeljenog na enkoderu ili vremenu (upravljanog putem virtualnog enkodera), čak i neovisno između dvaju motora | Ugrađeni sustav uštede energije ESA+ | Predviđeno za spajanje na KNX sustave putem X.BE kartice (opcionalno) | Dizajnirano za upravljanje, konfiguriranje, dijagnostiku i ažuriranje firmvera putem aplikacije BeUP, koristeći PRO.UP dodatak | Advantouch sustav za konfiguriranje parametara i upravljanje radio odašiljačima | Broj manevara | Lozinka za pristup programiranju | Upozorenje o održavanju | Ugrađeni punjač baterija | Potrošnja energije u stanju pripravnosti usklađena je s europskom uredbom (EU) 2023/826
