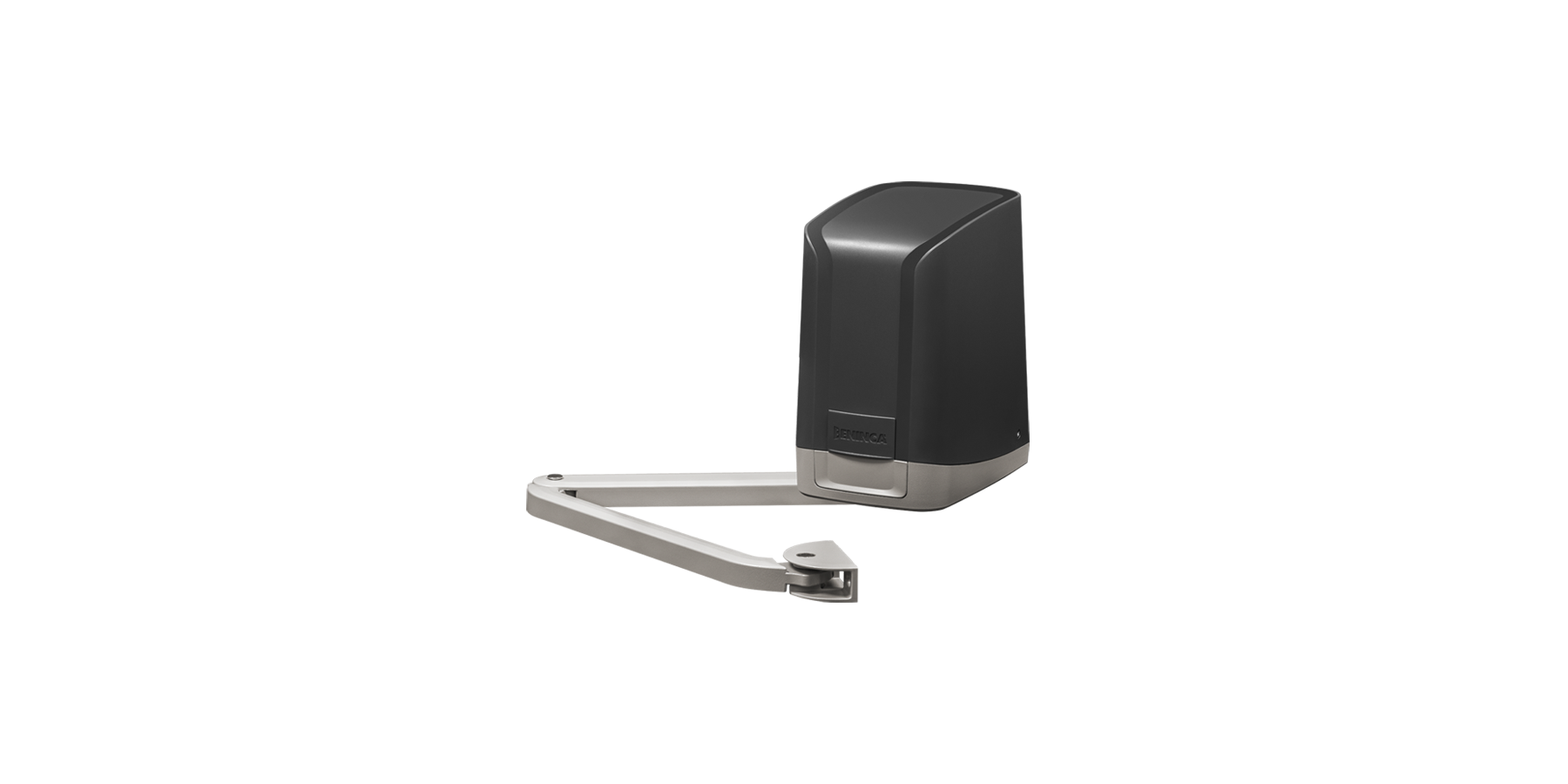

Motor SAM.E24
24 Vdc
Do 2,5 m po krilu
Integrirani uređaj koji jamči maksimalnu preciznost u fazama rada automatike
Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione
Inteligentni sustav upravljanja snagom koji omogućuje prikupljanje dinamičnih podataka s pomoću pravovremenog izračuna zakretnog momenta. STC System omogućuje prepoznavanje svih kritičnih točaka prilagodbom zakretnog momenta u skladu s izmjerenim pomakom i stvarnim potrebama
Prijamnik od 433,92 MHz s ekskluzivnim kodom Advanced Rolling Code (ARC)
Priprema za povezivanje sa sustavima kućne automatizacije KNX povezivanjem pločice X.BE (neobavezno)
Mogućnost upravljanja upravljačkom jedinicom s pomoću aplikacije BeUP koja izradom izbornika jedinice omogućuje prilagodbu parametara i logika, čitanje poruka o pogreškama i ažuriranje firmwarea. Moguće je vršiti dijagnostiku na daljinu, provjeriti status vrata i slati naredbe.
512 daljinski upravljači koje je moguće pohraniti unutar prijamnika
Identificira motore ili upravljačke jedinice s potrošnjom u stanju pripravnosti ≤ 0,8 W.
SAM.E24
24 V DC | intenzivna uporaba
Nepovratni motor s prijenosom od 24 V DC za intenzivnu uporabu s ugrađenom upravljačkom jedinicom i prijamnikom | Potrošnja energije u stanju pripravnosti usklađena je s europskom uredbom (EU) 2023/826 | Upravljačka jedinica dostupna s gornje strane i smještena na uklonjivom nosaču koji olakšava ugradnju i pruža brz pristup mehaničkim graničnicima | Prekidačko napajanje 100 ÷ 250 V AC koje omogućuje smanjenu potrošnju i dugi vijek trajanja uređaja | Idealno za krilna vrata koja imaju velike stupove s dubinom šarke krila do 280 mm (samo 170 mm širine) | Enkoder jamči najveću sigurnost i preciznost u fazama rukovanja vratima | Uređaj STC System koji omogućuje upravljanje isporukom zakretnog momenta u odnosu na položaj vrata uz osiguravanje najveće sigurnosti | Čvrsti krak sa zaključavanjem u zatvaranju koji omogućuje jednostavno definiranje položaja krajnjih prekidača tijekom ugradnje | Nosač za pričvršćivanje motora s kabelskim uvodnikom |Zajamčen rad čak i u nedostatku električne energije s pomoću baterija koje je moguće u potpunosti uklopiti u motor | Sustav sa zaštitom od prignječenja s amperometrijskom detekcijom | Predviđeno za spajanje dodataka X.BE (KNX) i Q.BE (MQTT) te sučelja PRO.UP | Mogućnost prilagodljivog žičanog otpuštanja koje omogućuje otvaranje izvana u slučaju nedostatka električne energije
Krak nije uključen
|
1x |
SAM.24 Nepovratni motor s prijenosom od 24 V DC za intenzivnu uporabu |
|
2x |
SAM.BA Zglobni krak |
|
1x |
TO.GO2VA Daljinski upravljač s 2 kanala, 433,92 MHz, s kodiranjem Advanced Rolling Code i Rolling Code |
|
1x |
STAR Bljeskalica od 12 ÷ 255 V AC / 14 ÷ 255 V DC s integriranom antenom | Treperenje ima efekt horizontalnih svjetlosnih linija kojeg osigurava unutarnji reflektirajući element, pozicioniranje LED svjetlosnih dioda i uzorak linije vanjske kalote | Prisutnost unutarnjeg reflektirajućeg elementa, osim što nudi mogućnost treptavog svjetla u narančastoj boji, ravnomjerno širi svjetlo čime se osigurava maksimalni estetski učinak | Jednostavna i brza ugradnja zahvaljujući malim dimenzijama i pristupu kabelima koji se može nalaziti na dnu ili na stražnjoj strani | Pričvršćivanje je moguće provesti oslanjanjem na zid ili, u slučaju stupova s izbočinama, s pomoću dodatka u obliku odstojnika AF.S |
|
1x |
SAM.E24 Nepovratni motor s prijenosom od 24 V DC za intenzivnu uporabu s ugrađenom upravljačkom jedinicom i prijamnikom |
|
1x |
PUPILLA.T Par fotoćelija koje je moguće prilagoditi u tri položaja, napajanje od 14 ÷ 30 V AC / 12 ÷ 30 V DC | Mogućnost bliskog sastavljanja 2 para bez sinkronizacije |
| Koristiti | stambena |
| Mrežno napajanje | 100 ÷ 250 Vac (50-60Hz) |
| Napajanje motora | 24 Vdc |
| Najveća apsorbirana struja | 3,5 ÷ 1,9 A |
| Okretni moment | 220 Nm |
| Vrijeme otvaranja | 14” (uključujući usporavanje) |
| Radni ciklus | intenzivna uporaba |
| Stupanj Zaštite | IP44 |
| Ugrađena upravljačka jedinica | |
| Enkoder | |
| Mehanički graničnik pri otvaranju | podesivo |
| Mehanički graničnik pri zatvaranju | opcijski |
| Radna temperatura | -20°C /+50°C |
| Podmazivanje | MASTI |
| Najveća duljina krila vrata | 2,5 m |
| Težina | 7,9 kg |
| Br. komada po paleti | 45 |
| Težina kompleta | 17 kg |
| Br. kompleta po paleti | 20 |
CP.SAM
PRIMJENA
2 aktuatora za krilna vrata serije SAM
NAPAJANJE UPRAVLJAČKE JEDINICE
230 Vac - 50/60 Hz
NAPAJANJE MOTORA
24 Vdc / 5,5 A + 5,5 A
GLAVNE FUNKCIJE
Integrirani LCD zaslon | Integrirani radio prijamnik 433,92 MHz s 512 kodova i ARC kodiranjem | Uklonjivi terminalni blokovi | Automatska, poluautomatska logika i logika "mrtav čovjek" | Zasebni ulazi enkodera za svaki motor | Ulazi za otvaranje, zatvaranje, korak po korak i pješački prolaz | Ulaz za aktivnu fotoćeliju u otvaranju-zatvaranju i fotoćeliju aktivnu samo u zatvaranju | Ulaz za N.C. ili 8K2 osjetljivi rub | Izlaz za električnu bravu 12/24 Vdc | Dva izlaza konfigurabilna kao svjetlosni signal otvorenih vrata, svjetlo dobrodošlice ili zona rasvjete, drugi radio kanal, testiranje fotoćelija, bljeskalica, kontakt alarma | Automatsko postavljanje radnih parametara | Zasebno elektroničko podešavanje zakretnog momenta za svaki motor | Sigurnost protiv prignječenja putem amperometrijske detekcije i upravljanja enkoderom | Elektroničko podešavanje zakretnog momenta s automatskim izračunom za svaku točku hoda (STC SUSTAV) | Zasebna podesiva usporavanja za svaki motor | Mogućnost rada temeljenog na enkoderu ili vremenu (upravljanog putem virtualnog enkodera), čak i neovisno između dvaju motora | Ugrađeni sustav uštede energije ESA+ | Predviđeno za spajanje na KNX sustave putem X.BE kartice (opcionalno) | Dizajnirano za upravljanje, konfiguriranje, dijagnostiku i ažuriranje firmvera putem aplikacije BeUP, koristeći PRO.UP dodatak | Advantouch sustav za konfiguriranje parametara i upravljanje radio odašiljačima | Broj manevara | Lozinka za pristup programiranju | Upozorenje o održavanju | Ugrađeni punjač baterija, kompatibilan s 2 baterije 12V 1,2Ah | Potrošnja energije u stanju pripravnosti usklađena je s europskom uredbom (EU) 2023/826
