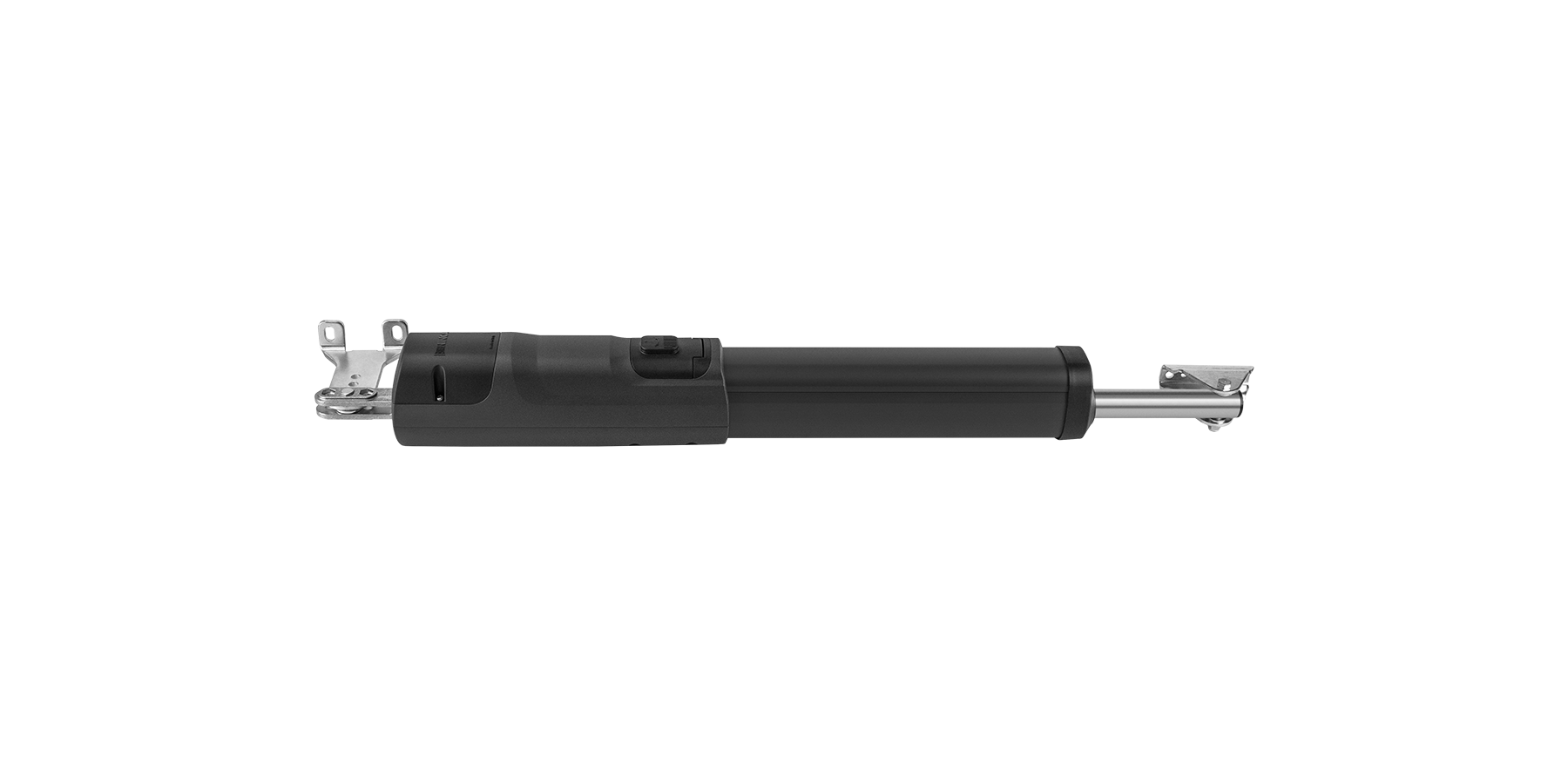

Motor TOM3024E
24 Vdc
Do 3,0 m po krilu
Integrirani uređaj koji jamči maksimalnu preciznost u fazama rada automatike
Dispositivo integrato che garantisce la massima precisione nelle fasi di manovra dell’automazione
Mogućnost upravljanja upravljačkom jedinicom s pomoću aplikacije BeUP koja izradom izbornika jedinice omogućuje prilagodbu parametara i logika, čitanje poruka o pogreškama i ažuriranje firmwarea. Moguće je vršiti dijagnostiku na daljinu, provjeriti status vrata i slati naredbe.
TOM3024E
24 V DC | intenzivna uporaba
Nepovratni elektromehanički motor s prijenosom od 24 V DC za intenzivnu uporabu s enkoderom | Upravljačka jedinica TRUST24 osigurava apsorpciju u stanju pripravnosti < 0,8 W | Uređaj enkoder jamči najveću sigurnost i preciznost u fazama rukovanja vratima | Sustav sa zaštitom od prignječenja s amperometrijskom detekcijom | Mogućnost rada s pomoću baterija | Pouzdan i inovativan motor s prijenosom zahvaljujući 2 prilagodljiva mehanička graničnika za otvaranje i zatvaranje koji su dostupni s gornje strane i postavljeni ispod metalnog poklopca šipke | Idealan za automatizaciju svake vrste krilnih vrata sa šarkama zahvaljujući i smanjenim dimenzijama (širine od samo 96 mm) i vijčanim nosačima za pričvršćivanje | Nagib kabela za ožičenje od 45° omogućuje smanjivanje udaljenosti od tla na najmanju moguću mjeru | Stražnji i prednji nosači, koji su poravnani na istoj osi, omogućuju bolju raspodjelu tereta, čime se optimizira vijeka trajanja uređaja | Pužni vijak zaštićen prstenom strugača i šipka od nehrđajućeg čelika čine ga pogodnim za prašnjava i pješčana mjesta ili mjesta podložna agresivnim vremenskim čimbenicima | Lako dostupna deblokada s gornje strane
|
2x |
TOM3024E Nepovratni elektromehanički motor s prijenosom od 24 V DC za intenzivnu uporabu s enkoderom |
|
1x |
TRUST24 Upravljačka jedinica od 24 V DC s integriranim prijamnikom i punjačem baterija |
|
1x |
PUPILLA.T Par fotoćelija koje je moguće prilagoditi u tri položaja, napajanje od 14 ÷ 30 V AC / 12 ÷ 30 V DC | Mogućnost bliskog sastavljanja 2 para bez sinkronizacije |
|
1x |
LAMPY Bljeskalica od 12 ÷ 255 V AC / 14 ÷ 255 V DC s integriranom antenom |
|
1x |
TO.GO2VA Daljinski upravljač s 2 kanala, 433,92 MHz, s kodiranjem Advanced Rolling Code i Rolling Code |
| Napajanje motora | 24 Vdc |
| Najveća apsorbirana struja | 5,5 A |
| Najveći potisak | 1500 N |
| Vrijeme otvaranja | 11" |
| Najveći hod | 300 mm |
| Radni ciklus | intenzivna uporaba |
| Stupanj Zaštite | IP44 |
| Ugrađena upravljačka jedinica | |
| Enkoder | |
| Radna temperatura | -20°C /+50°C |
| Podmazivanje | MASTI |
| Najveća duljina krila vrata | 3 m |
| Težina | 9 kg |
| Br. komada po paleti | 49 |
| Težina kompleta | 18,4 kg |
| Br. kompleta po paleti | 12 |
BRAINY24
PRIMJENA
1 ili 2 uređaja za krilna vrata, nasuprotna klizna vrata i industrijska sklopiva vrata s najviše 2 krila
SREDIŠNJE NAPAJANJE
230 V AC – 50/60 Hz
NAPAJANJE MOTORA
24 V DC / 120 W + 120 W
GLAVNE FUNKCIJE
Integrirani LCD zaslon | Integrirani radijski prijamnik od 433,92 MHz, 64 koda i 3 radiokodiranja (Advanced Rolling Code, Rolling Code, fiksni kod) | Odvojive redne stezaljke | Odvojeni ulazi krajnjih prekdača za svaki motor | Ulazi otvaranja, zatvaranja i pješaka | Ulazi za fotoćeliju u otvaranju/zatvaranju i u zatvaranju | Ulaz za osjetljivi rub N.C. ili 8K2 | Izlaz za električnu bravu 12 V DC | Izlaz za signalno svjetlo za otvorena vrata, pomoćno svjetlo, drugi radiokanal i ispitivanje fotoćelija | Izlaz za povezivanje treptavog svjetla | Automatsko postavljanje radnih parametara | Odvojena elektronička prilagodba okretnog momenta za svaki motor | Sigurnost sa zaštitom od prignječenja s amperometrijskom detekcijom i upravljanjem enkoderom | Odvojena usporavanja pri otvaranju i zatvaranju za svaki motor | Mogućnost konfiguracije parametara i radijskog upravljanja s pomoću sustava Advantouch | Broj upravljanja | Pristupna lozinka i programiranje | Upozorenje o održavanju
BRAINY24 PLUS
PRIMJENA
1 ili 2 uređaja za krilna vrata, nasuprotna klizna vrata i industrijska sklopiva vrata s najviše 2 krila
SREDIŠNJE NAPAJANJE
115 ili 230 V AC (mogućnost odabira) – 50/60 Hz
NAPAJANJE MOTORA
24 V DC / 240 W + 240 W
GLAVNE FUNKCIJE
Integrirani LCD zaslon | Integrirani radijski prijamnik od 433,92 MHz, 64 koda i 3 kodiranja (Advanced Rolling Code, Rolling Code, fiksni kod | Odvojive redne stezaljke | Odvojeni ulazi krajnjih prekidača za svaki motor | Ulazi otvaranja, zatvaranja, korak-po-korak i pješačko otvaranje | Odvojeni ulazi za fotoćeliju u otvaranju/zatvaranju i u zatvaranju | Ulaz za zaustavljanje | Ulaz za osjetljivi rub N.C ili 8K2 | Ulaz za enkodere hidrauličnih motora od 24 V DC | Izlaz za električnu bravu od 12 V DC | 2 izlaza koja je moguće konfigurirati kao signalno svjetlo za otvorena vrata, drugi radiokanal, pomoćno svjetlo, područno svjetlo ili ispitivanje fotoćelija, treptavo svjetlo, alarm za otvorena vrata, alarm ulaza NC | Izlaz za povezivanje bljeskalice | Automatsko postavljanje radnih parametara | Odvojena elektronička prilagodba okretnog momenta za svaki motor | Odvojena elektronička prilagodba brzine za svaki motor | Sigurnost za zaštitu od prignječenja s amperometrijskom detekcijom i upravljanjem enkoderom | Odvojena usporavanja pri otvaranju i zatvaranju za svaki motor | Priprema za povezivanje KNX s pomoću pločice X.BE (neobavezno) | Pripremljeno za upravljanje, konfiguraciju, dijagnostiku i ažuriranje firmwarea s pomoću aplikacije BeUP i dodatka PRO.UP | Mogućnost konfiguracije parametara i radijskog upravljanja s pomoću sustava Advantouch | Broj upravljanja | Pristupna lozinka i programiranje | Upozorenje o održavanju | Integrirani punjač
TRUST24
PRIMJENA
1 ili 2 uređaja za krilna vrata
SREDIŠNJE NAPAJANJE
100 ÷ 250 V AC – 50/60 Hz
NAPAJANJE MOTORA
24 V DC / 130 W + 130 W
APSORPCIJA U STANJU PRIPRAVNOSTI
0,8 W
GLAVNE FUNKCIJE
Integrirani LCD zaslon | Integrirani radijski prijamnik od 433,92 MHz, 512 kodova i radiokodiranje ARC | Odvojive redne stezaljke | Odvojeni ulazi krajnjih prekidača za svaki motor | Automatska operativna logika, poluautomatska operativna logika i operativna logika uz prisutnost osobe | Odvojeni ulazi enkodera za svaki motor | Ulazi za otvaranje, zatvaranje, korak-po-korak, pješačko otvaranje i zaustavljanje | Ulaz za fotoćeliju aktivnu u otvaranju/zatvaranju i fotoćeliju aktivnu samo u zatvaranju | Ulaz za osjetljivi rub N.C ili 8K2 | Izlaz za električnu bravu 12/24 V DC | Dva izlaza koja je moguće konfigurirati kao signalno svjetlo za otvorena vrata, pomoćno svjetlo, područno svjetlo, drugi radiokanal, ispitivanje fotoćelija, bljeskalicu, kontakt alarma | Automatsko postavljanje radnih parametara | Odvojena elektronička prilagodba okretnog momenta za svaki motor|Sigurnost za zaštitu od prignječenja s amperometrijskom detekcijom i upravljanjem enkoderom | Elektronička prilagodba okretnog momenta s automatskim izračunom za svaku točku hoda (STC SYSTEM) | Usporavanja koja je moguće odvojeno prilagoditi za svaki motor | Mogućnost rada s pomoću enkodera ili vremena (upravljanog s pomoću virtualnog enkodera), također i na neovisan način između dva motora | Integriran sustav ESA+ za uštedu energije | Priprema za povezivanje KNX s pomoću pločice X.BE (neobavezno) | Pripremljeno za upravljanje, konfiguraciju, dijagnostiku i ažuriranje firmwarea s pomoću aplikacije BeUP i dodatka PRO.UP | Mogućnost konfiguracije parametara i radijskog upravljanja s pomoću sustava Advantouch | Broj upravljanja | Pristupna lozinka i programiranje | Upozorenje o održavanju | Integrirani punjač
