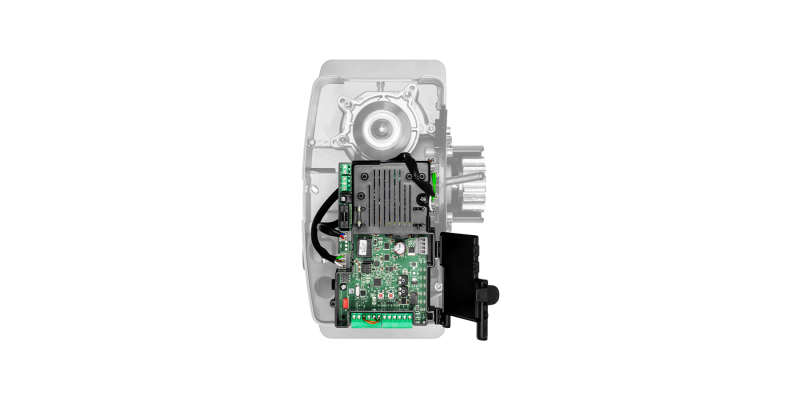

Motor BULL624SW
Uporaba u zgradama
24 Vdc
Do 600 kg
Signal enkodera generiran putem upravljačke jedinice počevši od mjerenja radnih parametara elektromotora. Moguće je na optimalan način upravljati usporavanjima, pratiti putanju vrata isporukom zakretnog momenta u odnosu na njihov položaj kako bi se osigurala najveća sigurnost
Inteligentni sustav upravljanja snagom koji omogućuje prikupljanje dinamičnih podataka s pomoću pravovremenog izračuna zakretnog momenta. STC System omogućuje prepoznavanje svih kritičnih točaka prilagodbom zakretnog momenta u skladu s izmjerenim pomakom i stvarnim potrebama
Prijamnik od 433,92 MHz s ekskluzivnim kodom Advanced Rolling Code (ARC)
Priprema za povezivanje sa sustavima kućne automatizacije KNX povezivanjem pločice X.BE (neobavezno)
Mogućnost upravljanja upravljačkom jedinicom s pomoću aplikacije BeUP koja izradom izbornika jedinice omogućuje prilagodbu parametara i logika, čitanje poruka o pogreškama i ažuriranje firmwarea. Moguće je vršiti dijagnostiku na daljinu, provjeriti status vrata i slati naredbe.
64 daljinski upravljači koje je moguće pohraniti unutar prijamnika
Identificira motore ili upravljačke jedinice s potrošnjom u stanju pripravnosti ≤ 0,8 W.
BULL624SW
24 V DC | intenzivna uporaba
Motor s prijenosom od 24 V DC za intenzivnu uporabu s ugrađenom upravljačkom jedinicom i virtualnim enkoderom | Prekidačko napajanje od 115/230 V AC koje omogućuje smanjenu potrošnju i dugi vijek trajanja uređaja | Upravljačka jedinica s trimerom i DIP prekidačima | Prisutnost virtualnog enkodera omogućava optimalno upravljanje usporavanjima, praćenje rute (sustav STC) i upravljanje isporukom okretnog momenta u odnosu na položaj vrata uz osiguravanje najveće sigurnosti | Zajamčen rad čak i u nedostatku električne energije s pomoću baterija koje je moguće u potpunosti uklopiti u motor (2 x 1,2 Ah) | Sustav sa zaštitom od prignječenja s amperometrijskom detekcijom | Pripremljeno za spajanje dodatka X.BE za integraciju sustava kućne automatizacije KNX i za programiranje putem aplikacije BeUP i sučelja PRO.UP
Uključen je predložak ojačanog temelja. Dimenzije 326 x 164,5 x 2 mm, osovinski razmak pričvršćivanja motora 301 x 75 mm, 4 rupe Ø 8,5 mm
|
1x |
BULL624SW Motor s prijenosom od 24 V DC za intenzivnu uporabu s ugrađenom upravljačkom jedinicom i virtualnim enkoderom |
|
1x |
PUPILLA.T Par fotoćelija koje je moguće prilagoditi u tri položaja, napajanje od 14 ÷ 30 V AC / 12 ÷ 30 V DC | Mogućnost bliskog sastavljanja 2 para bez sinkronizacije |
|
1x |
LAMPY Bljeskalica od 12 ÷ 255 V AC / 14 ÷ 255 V DC s integriranom antenom |
|
1x |
TO.GO2VA Daljinski upravljač s 2 kanala, 433,92 MHz, s kodiranjem Advanced Rolling Code i Rolling Code |
| Mrežno napajanje | 115 / 230 Vac (50-60Hz) |
| Napajanje motora | 24 Vdc |
| Najveća apsorbirana struja | 3,2 / 1,7 A |
| Najveći potisak | 715 N |
| Brzina otvaranja | 5,5 ÷ 11 m/min |
| Radni ciklus | intenzivna uporaba |
| Stupanj Zaštite | IP44 |
| Ugrađena upravljačka jedinica | |
| Ugrađeni prijamnik | |
| Enkoder | |
| Virtualnim enkoderom | |
| Magnetni krajnji prekidači | |
| Zupčanik za zupčastu letvu | M4 Z14 |
| Radna temperatura | -20°C /+50°C |
| Podmazivanje | MASTI |
| Najveća težina dvorišnih vrata | 600 kg |
| Težina | 8,0 kg |
| Br. komada po paleti | 40 |
| Težina kompleta | 8,5 kg |
| Br. kompleta po paleti | 40 |
CP.B24-SW
PRIMJENA
1 aktuator za klizna vrata serije BULL SW
SREDIŠNJE NAPAJANJE
230 V AC – 50/60 Hz
NAPAJANJE MOTORA
24 V DC / 8 A
APSORPCIJA U STANJU PRIPRAVNOSTI
0,8 W
GLAVNE FUNKCIJE
Prilagodba parametara i operativnih logika s pomoću trimera, DIP sklopki i tipki | Integrirani radijski prijamnik od 433,92 MHz, 64 koda i radiokodiranje ARC | Fiksne redne stezaljke | Automatska operativna logika, poluautomatska operativna logika i operativna logika uz prisutnost osobe | Ulazi granične sklopke motora | Ulazi za korak-po-korak, zaustavljanje, fotoćeliju | Ulaz za programabilnu fotoćeliju aktivnu u otvaranju/zatvaranju i fotoćeliju aktivnu samo u zatvaranju | Ulaz za zatvaranje koji je moguće postaviti za pješaka | Izlaz koji je moguće konfigurirati kao signalno svjetlo za otvorena vrata ili drugi radiokanal | Automatsko postavljanje radnih parametara | Elektronička prilagodba zakretnog momenta s automatskim izračunom za svaku točku hoda (STC SYSTEM) | Odvojene elektroničke prilagodbe za brzine otvaranja i zatvaranja | Sigurnost sa zaštitom od prignječenja s amperometrijskom detekcijom | Virtualni enkoder | Prilagodljiva usporavanja | Integriran sustav ESA+ za uštedu energije | Mogućnost konfiguracije parametara i radijskog upravljanja s pomoću sustava Advantouch | Priprema za povezivanje punjača SW.CB (neobavezno) |Priprema za povezivanje KNX s pomoću pločice X.BE (neobavezno) | Uporaba dodatka pro.UP i aplikacije BeUP omogućuje pristup naprednoj programskoj razini, pregled broja upravljanja i zaštitu središnje jedinice s pomoću lozinke, kao i raspoloživost funkcija dijagnostike i ažuriranja firmwarea
